マイクロDCモーターの種類 - DCブラシモーターとBLDCモーターの動作原理

DCモーターは、そのシンプルな構造と容易な制御により、自動化、民生用電子機器、ロボット工学などのマイクロドライブシステムに広く使用されています。この記事では、SGMADAが最も一般的な3つのタイプを紹介します。 ブラシ付きDCモーター, BLDCインナーローターモーター、 そして BLDCアウトチューナーモーター.

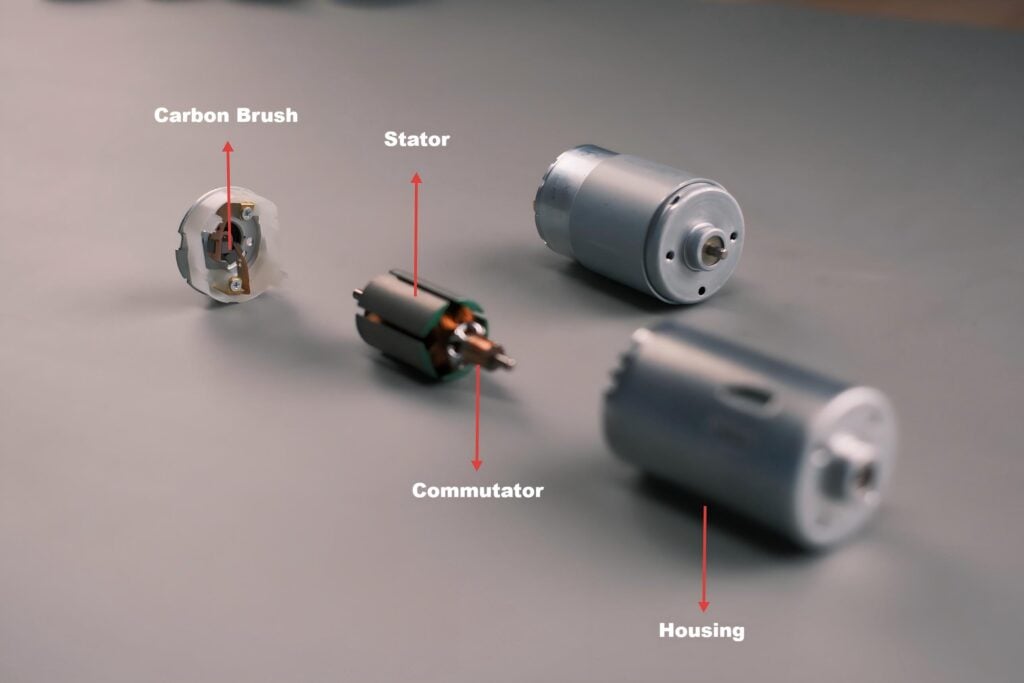

01｜（ブラシ付きDCモーター）

ブラシ付きDCモーターは、市場で最も一般的に使用されているマイクロモーターの一つです。 36mm DC-555 シリーズ ここで紹介されているのは成熟したデザインと シンプルな2線式制御.

しかし、内部の カーボンブラシ整流を担うこの部品は、時間の経過とともに摩耗し、 火花モーターの寿命を制限する 数百時間から約1000時間。これで 医療用途や防爆用途には不向き.

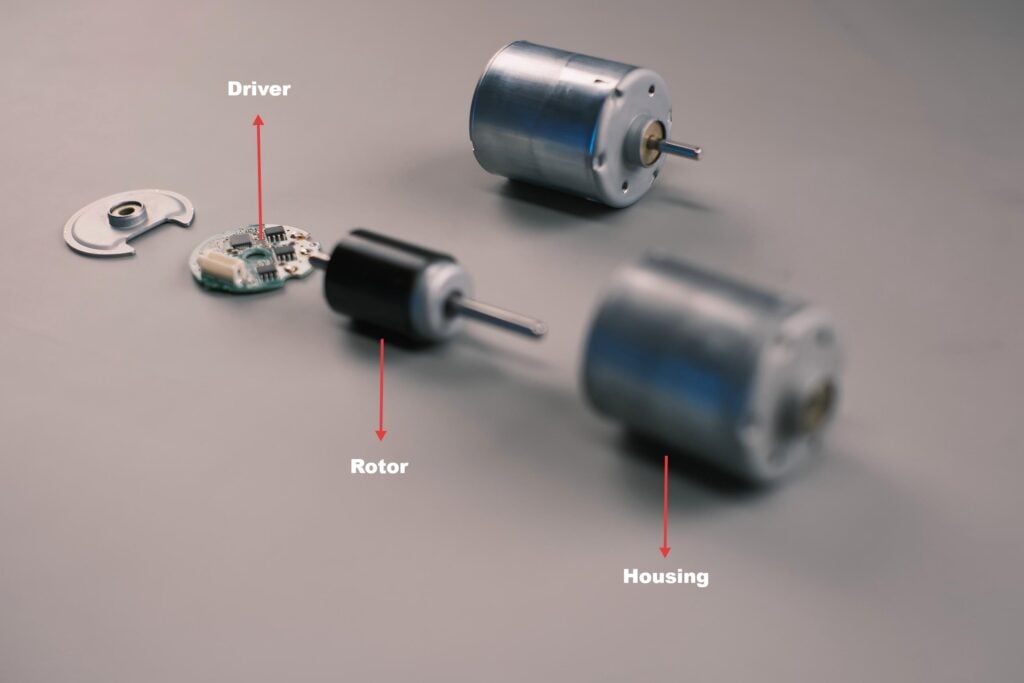

02｜（ブラシレスDCモーター – インナーローター）

対処するには カーボンブラシの摩耗による寿命の制限に切り替えることをお勧めします ブラシレスDCモーター例えば、SGMADAの BL3657 シリーズ 特徴 電子整流従来のカーボンブラシに代わるもので、大きな利点があります。

• 寿命が延びる — 通常は 1万時間
• より高い効率 — エネルギー変換の改善
• 火花のない操作 — より安全で信頼性が高い

構造的には、BLDCモーターには 追加制御端末 専用ドライバや制御ボードに接続できます。 産業および家庭用アプリケーション その要求 長寿命 そして メンテナンスの手間がかからない.

03｜（ブラシレスDCモーター – アウターローター）

インナーローターモーターとは異なり、 アウターローターモーター ローターがハウジングに一体化されており、回転シェルに磁石が取り付けられている。 「ステーター内側、ローター外側」 このデザインには 2 つの主な利点があります。

• よりフラットなプロファイルスペースが限られた設置に最適
• より高い出力トルク回転慣性が大きいため

これらのモーターは、 製氷機、電動工具、その他 コンパクトサイズ そして 強力な始動トルクブラシレスモーターは急速に成長している分野であり、現代の設計においてますます好まれるようになっています。

結論: 適切なマイクロ DC モーターを選択するにはどうすればよいでしょうか?

本日紹介した 3 つの DC モーターのほかに、マイクロ モーターには次のものも含まれます。

サーボモーター

ステッピングモーター

交流誘導モーター

ACくま取り極モータ等

モーターを選択する際には、使用環境、制御要件、コスト、寿命などの総合的な要素に基づいて選択する必要があります。SGMADAは、さまざまな仕様のマイクロドライブソリューションをお客様に提供し、カスタマイズされたサービスをサポートすることに尽力しています。
